| Rangkaian Aktif Low dan Aktif High |
Rangkaian Aktif High dan Aktif Low dapat mewakili berbagai macam rangkaian output seperti relay, buzzer, button, dan lainnya.
Berikut ini akan saya jabarkan sedikit pengertian Aktif High dan Aktif Low.

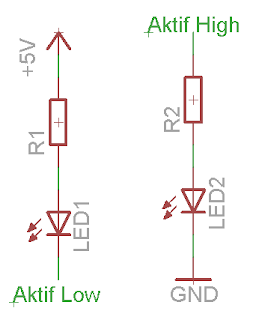

Perhatikan gambar di atas!
Gambar sebelah kiri adalah gambar rangkaian aktif low, sedangkan gambar sebelah kanan adalah gambar rangkaian aktif high.
Aktif Low
Pada rangkaian aktif low, LED akan menyala jika diberi logika LOW (0).Ketika diberi logika 0, maka tegangan pada kaki anoda LED lebih positif dibandingkan dengan kaki katoda.
Selisih tegangan pada kaki anoda dan katoda LED ini melebihi tegangan jatuh LED, sehingga LED pun dialiri arus listrik dan menyala.
Sebaliknya, jika diberi logika HIGH (1) maka kaki anoda LED tidak lebih positif daripada kaki katoda, oleh karena itu LED tidak akan dialiri arus listrik sehingga LED tidak akan menyala.
Aktif High
Pada rangkaian aktif high, LED akan menyala jika diberi logika HIGH (1).Ketika diberi logika 1, maka tegangan pada kaki anoda LED lebih positif dibandingkan dengan kaki katoda.
Selisih tengangan pada kaki anoda dan katoda LED ini melebihi tegangan jatuh LED, sehingga LED pun dialiri arus listrik dan menyala.
Sebaliknya, jika diberi logika LOW (0) maka kaki anoda LED tidak lebih positif daripada kaki katoda, oleh karena itu LED tidak akan dialiri arus listrik sehingga LED tidak akan menyala.
Fungsi Resistor
Fungsi resistor pada rangkaian di atas adalah untuk sebagai pembatas arus yang masuk ke dalam LED.Dengan memasang resistor kecerahan LED juga akan berkurang karena arus yang mengalir kecil.
Contoh Program / Coding Aktif High pada Arduino
Contoh Program / Coding Aktif Low pada Arduino
Sekian penjabaran saya tentang Rangkaian Aktif High dan Aktif Low Beserta Contoh Coding-nya, semoga bermanfaat untuk kalian.
Selamat Belajar!
